Pourquoi fabriquer sa caméra allsky ?
Le principe est simple : la caméra enregistre automatiquement une image du ciel toutes les x secondes pendant la nuit. Ces images permettent ensuite de produire une image de suivi, un timelapse, un startrail ou un keogramme.
On peut acheter une caméra allsky prête à l’emploi, mais la fabriquer soi-même reste plus économique et surtout plus intéressant si l’on aime bricoler. Cela permet aussi d’adapter l’installation à son propre observatoire : dôme, ventilation, fixation, alimentation et transfert vers le site web.
Garder seulement les données actuelles
- Caméra : Raspberry Pi HQ / capteur Sony IMX477.
- Ordinateur : Raspberry Pi 4 ou Raspberry Pi 5.
- Logiciel : projet Allsky maintenu par AllskyTeam.
- Boîtier : boîte étanche, dôme plexi, ventilation et protection contre la condensation.
- Accès distant : SSH, VNC, MobaXterm ou RealVNC.
Le matériel actuel
La configuration recommandée aujourd’hui repose sur une Raspberry Pi HQ Camera. Elle utilise un capteur Sony IMX477 de 12,3 Mpx et accepte des objectifs interchangeables selon la version choisie (C/CS ou M12). Pour une caméra allsky, il faut prévoir un objectif très grand angle ou fisheye adapté.
Électronique
- Raspberry Pi 4 ou Raspberry Pi 5.
- Carte microSD de bonne qualité.
- Alimentation officielle ou équivalente adaptée au modèle.
- Connexion réseau : Wi-Fi ou Ethernet selon votre installation.
Caméra
- Raspberry Pi HQ Camera / IMX477.
- Objectif fisheye ou très grand angle.
- Câble caméra adapté.
- Sur Raspberry Pi 5 : prévoir un câble standard-vers-mini CSI.
Boîtier extérieur
- Boîte étanche type plexo.
- Dôme plexi transparent.
- Joint ou bavette caoutchouc.
- Ventilateur, grilles d’aération et chicane anti-eau.
Budget estimatif actuel
Les prix ci-dessous sont indicatifs. Ils varient selon le modèle de Raspberry Pi, la disponibilité, le fournisseur, les frais de port et le matériel que vous avez déjà en stock.
| Élément | Estimation TTC | Remarque |
|---|---|---|
| Raspberry Pi 4 ou Raspberry Pi 5 nu | 70 à 180 € | Un modèle 4 Go est généralement suffisant pour une caméra allsky. Les modèles plus récents ou avec plus de mémoire coûtent plus cher. |
| Raspberry Pi HQ Camera / IMX477 | 55 à 85 € | La caméra est généralement vendue sans objectif adapté à l’allsky. |
| Objectif fisheye ou très grand angle | 20 à 70 € | Point important du montage : l’objectif détermine fortement le champ couvert et la qualité finale. |
| Carte microSD | 8 à 20 € | Prévoir une carte fiable, surtout si le système écrit régulièrement des images. |
| Alimentation | 10 à 25 € | À adapter au modèle de Raspberry Pi choisi. |
| Dôme plexi | 35 à 60 € | Diamètre à adapter au boîtier et à l’objectif. Un dôme de bonne qualité limite les déformations et reflets. |
| Boîte étanche | 10 à 25 € | Choisir un boîtier suffisamment grand pour le Raspberry Pi, le câblage et la ventilation. |
| Ventilation, joints, visserie, passe-câbles | 10 à 30 € | Petits éléments indispensables pour une installation fiable en extérieur. |
Installation logicielle
Il faut commencer par installer Raspberry Pi OS sur la carte microSD. Le projet Allsky actuel recommande Raspberry Pi OS, avec une préférence pour une version récente de Bookworm en 64 bits avec interface Desktop lorsque c’est possible.
Ensuite, l’installation se fait depuis le dépôt Allsky actuel. Après installation, il faut configurer les paramètres du site : localisation, horaires jour/nuit, exposition, gain, fréquence de capture, génération des timelapses, startrails et keogrammes.
Accès à distance
Comme le Raspberry Pi est souvent installé sans clavier ni écran, il est préférable d’activer SSH et VNC dès le départ. Depuis un PC, MobaXterm ou RealVNC permettent de prendre la main à distance et de modifier les paramètres sans démonter la caméra.
Tester avant de monter dehors
Avant de fixer la caméra sur le toit de l’observatoire, testez tout en intérieur :
- démarrage automatique du Raspberry Pi ;
- détection de la caméra HQ ;
- image obtenue via l’interface Allsky ;
- réglages d’exposition et de gain ;
- génération des images et timelapses ;
- accès réseau local et transfert éventuel vers le site web.
Réglages, tests et darks
Le logiciel Allsky permet de piloter la caméra et d’ajuster les principaux paramètres. Le menu de réglage caméra est l’un des plus importants : exposition, gain, balance, mode jour/nuit, fréquence de capture.
Pourquoi faire des darks ?
Les pixels chauds peuvent créer des points rouges, verts ou bleus sur l’image. Pour les supprimer, on réalise un dark : une image prise avec le même temps de pose que les captures nocturnes, mais avec un bouchon sur l’objectif.
Image brute = étoiles + pixels chauds
Dark = pixels chauds
Image corrigée = image brute – dark
La procédure doit être réalisée avec les mêmes réglages que ceux utilisés la nuit. Il faut donc faire les darks une fois les réglages d’exposition stabilisés.

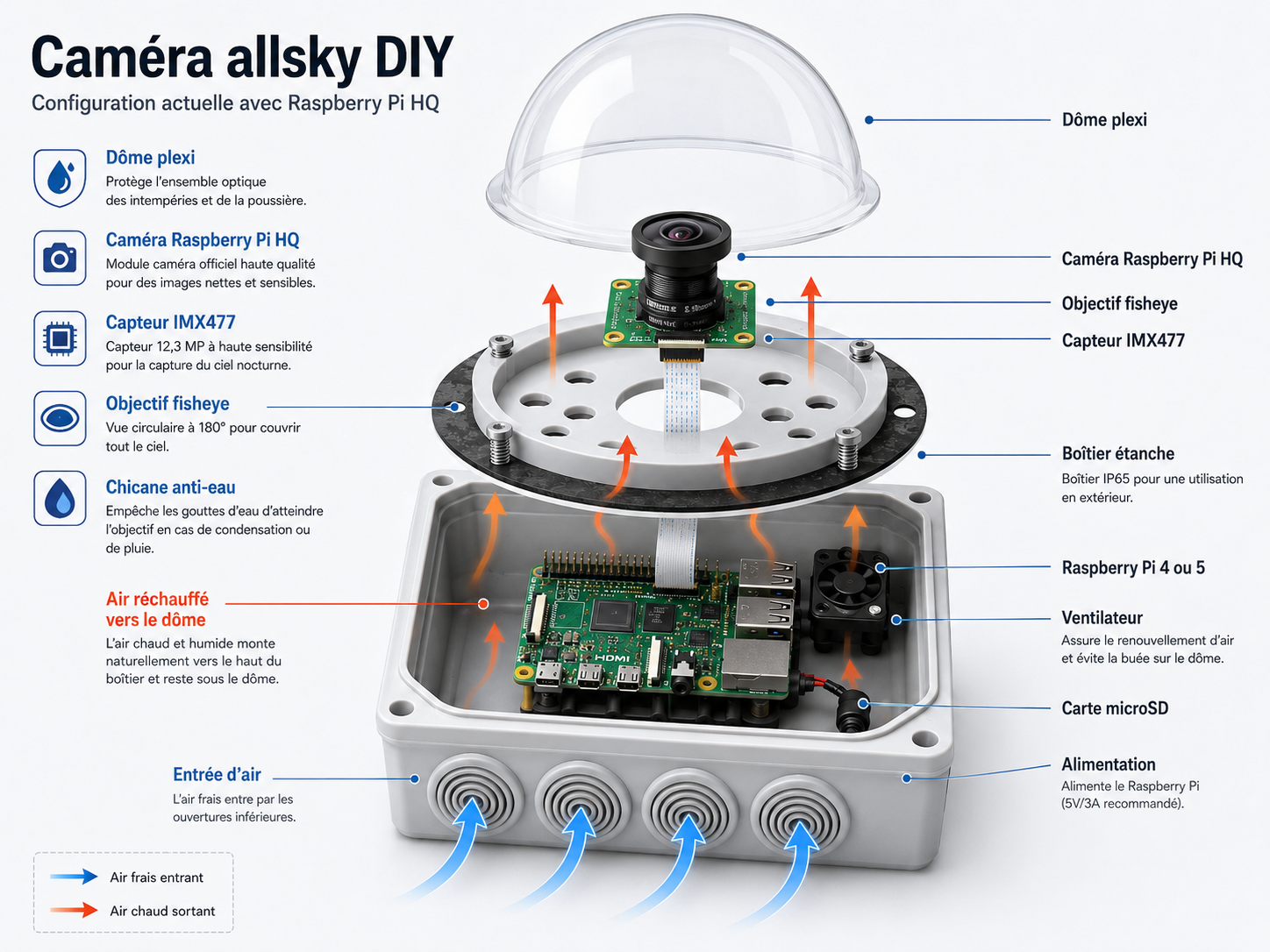

Montage extérieur
Le montage doit répondre à trois contraintes : protéger l’électronique, laisser une vue dégagée vers le ciel, et limiter la condensation sous le dôme.
Boîtier étanche

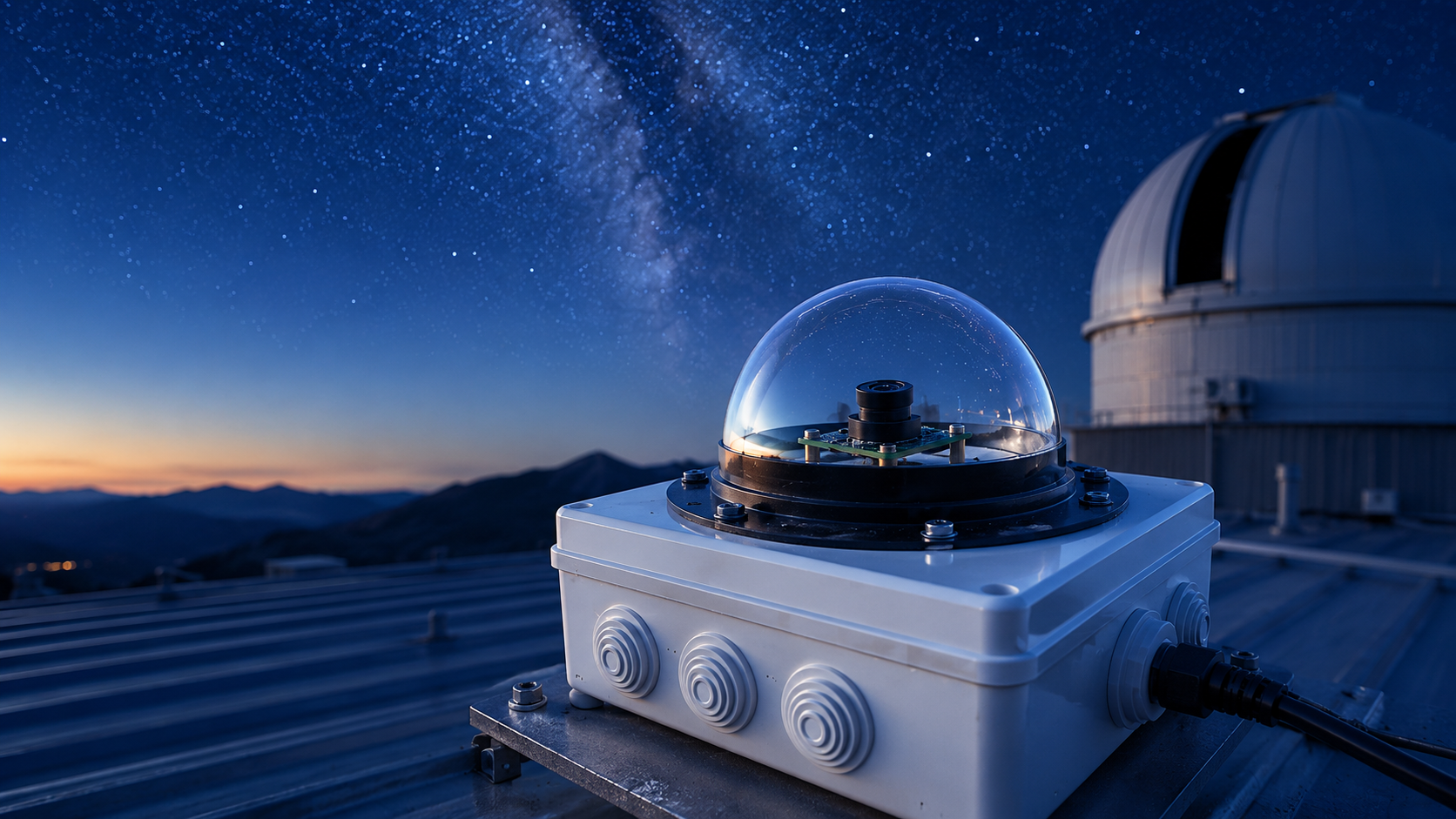

Le Raspberry Pi est placé dans une boîte étanche. Le dôme plexi est fixé sur le couvercle, au-dessus de la caméra HQ et de son objectif.
Ventilation
Un petit ventilateur peut aspirer l’air par le bas du boîtier. L’air passe près du Raspberry Pi, se réchauffe légèrement, puis remonte vers le dôme.
Condensation
L’objectif est d’éviter la buée sous le dôme. Une circulation d’air douce et permanente peut aider, surtout pendant les nuits humides ou froides.
Étanchéité du dôme
Une bavette en caoutchouc ou un joint proprement découpé permet de sécuriser la jonction entre le dôme et le boîtier. Les trous de fixation peuvent être légèrement plus petits que les vis afin d’améliorer l’étanchéité.
Chicane anti-eau
Une chicane placée sous le dôme permet d’éviter que l’eau qui passerait sous le joint atteigne directement la caméra. Le principe est simple : même si quelques gouttes passent, elles restent bloquées avant d’arriver vers l’électronique.
Reflets internes
Un point souvent oublié : les plastiques clairs ou brillants peuvent créer des reflets visibles dans le dôme. Un cache noir autour de la caméra, ou une surface intérieure sombre et mate, permet de limiter fortement ce problème.
Mise en ligne des images
L’intérêt d’une caméra allsky est aussi de publier automatiquement le résultat : image courante, timelapse de la nuit, startrail ou keogramme. Le transfert peut se faire via les options FTP ou les fonctions de publication du projet Allsky.
Le passage en mode nuit se fait quand le Soleil descend sous l’horizon selon l’angle configuré. Par exemple, un seuil autour de -6° peut servir de point de départ pour déclencher les captures nocturnes, puis être ajusté selon l’environnement et la pollution lumineuse.
Liens utiles
La page d’origine était inspirée du travail de Thomas Jacquin. Pour cette version actuelle, le point d’entrée principal est le dépôt maintenu par AllskyTeam.
